6Ж38П $$купить быстро в наличии и под заказ$$

Есть в наличии

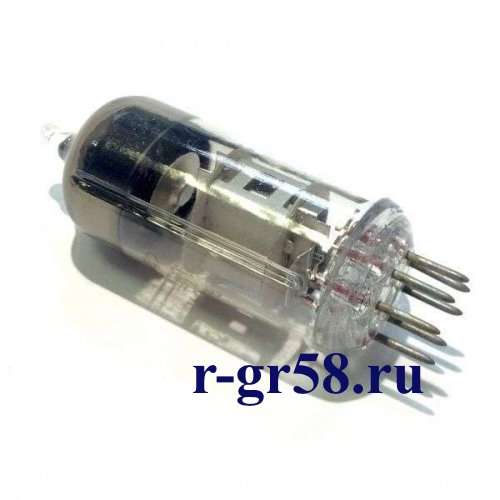

6Ж38П, р.г.в.

Состояние товара: новый
Упаковка: нет
Доставка: 1-2 дня (плюс время на доставку из г. Пенза)
Оплата: Наличный - безналичный расчет, картой.

Назначение: широкополосное усиление напряжения высокой частоты.
Габаритный чертеж и схема соединений электродов с внешними
выводами лампы 6Ж38П.
1 - сетка первая;
2 - катод, сетка третья и экран;
3 - подогреватель;
4 - подогреватель;
5 - анод;
6 - сетка вторая;
7 - катод, сетка третья и экран.
Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 190 ± 20 мА
Напряжение анода предельное (постоянное) 300 В
Напряжение анода предельное (постоянное) при запертой лампе
(ток анода не более 5 мкА) 400 В
Ток катода предельный 20 мА
Мощность, рассеиваемая анодом, предельная 3,0 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,5 вт
Напряжение между катодом и подогревателем предельное
(постоянное) 120 В
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 5,8 пФ
Емкость выходная 3,1 пФ
Емкость проходная 0,02 пФ
Рекомендуемые режимы работы
Режим 1 Режим 2
Напряжение анода (постоянное), В 150 120
Ток анода, мА 13 9
Напряжение сетки второй (постоянное), В 100 120
Ток сетки второй, мА 3,2 2,3
Крутизна характеристики, мА/В 10,6 9
Внутреннее сопротивление, кОм 175 200
Эквивалентное сопротивление внутриламповых шумов, Ом 650 650
Входное сопротивление на частоте 250 Мгц, Ом 500 500
Сопротивление в цепи катода для автоматического смещения, Ом 82 200
Оформление - стеклянное миниатюрное
Масса 15 г

Узнать больше

129 ₽ / шт.

Быстрый заказ
