6Ж9П

Есть в наличии

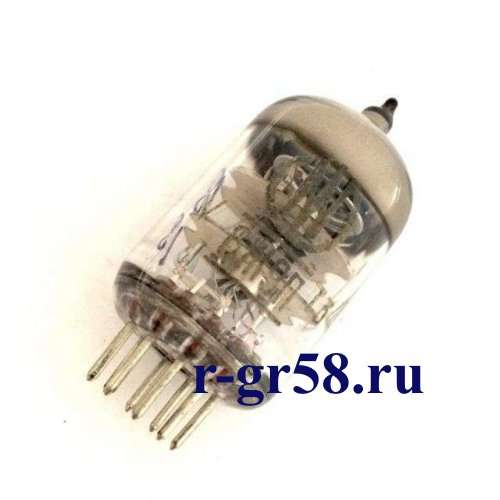

6Ж9П, 71 г.в.
Высокочастотный пентод.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 2000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Ж9П:

Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 95 мА
Напряжение анода номинальное (постоянное) …… 150 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 15 ± 4 мА
Ток катода предельный …… 35 мА
Напряжение сетки первой предельное (постоянное) …… -100 В
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 160 В
Ток сетки второй …… не более 4,5 мА
Напряжение сетки третьей (постоянное) …… 0 В
Мощность, рассеиваемая анодом, предельная …… 3 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 150 В
— при положительном потенциале подогревателя …… 100 В
Крутизна характеристики …… 17,5 ± 3,5 мА/В
Напряжение отсечки электронного тока первой сетки …… не более -1,1 В
Внутреннее сопротивление …… 0,15 МОм
Эквивалентное сопротивление внутриламповых шумов …… 350 Ом
Входное сопротивление на частоте 60 МГц …… 5 кОм
Сопротивление в цепи катода для автоматического смещения …… 80 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 8,5 ± 1 пФ
Емкость выходная …… 3,0 ± 0,5 пФ
Емкость проходная …… не более 0,03 пФ
Емкость катод-подогреватель …… не более 7 пф

Состояние товара: новый
Упаковка: нет
Доставка: 1-2 дня (плюс время на доставку из г. Пенза)
Оплата: Наличный - безналичный расчет, картой.

Узнать больше

90 ₽ / шт.
